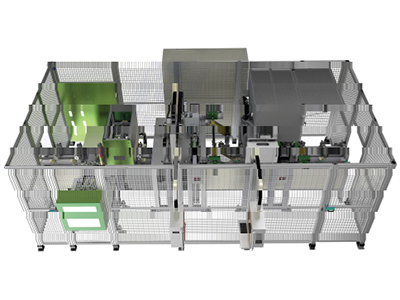

    • 曲轴测量机可实现自动测定所有主轴颈和连杆颈真圆度、圆柱度,4J宽度、连杆颈宽度、A轴直径、真圆度、圆柱度,RF外圆直径、真圆度,FIT外圆直径,A轴、B轴、脉冲板键槽宽度,并按照等级进行划分刻印,并刻印加工流水号。并可实现以上测量数据的SPC分析。具备测量数据的记忆保存功能。可实现不同品种之间的快速转产。


    测量原理:比对测量。利用位移传感器测出被测件与标准件的差异,进而计算出被测件的相关尺寸。整个控制系统采用Profinet总线通讯方式与上位机进行OPC通讯,集成性强,通讯安全可靠。

    测量范围:该专机通过手动调整,可适应多种尺寸的测量。

    测量节拍:测量机在100%的能力下,测量机的节拍不大于40秒,此节拍是在正常操作时连续出合格连杆的间隔时间。

    测量工位技术水平:分辨率0.0001mm,测量精度±0.001mm,重复性与再现性GRR值:GRR≤10%。


    1. 测量精度高

    2. 测量准确度高

    3. 测量效率高45秒/件

    4. 极大的节省了人工成本
