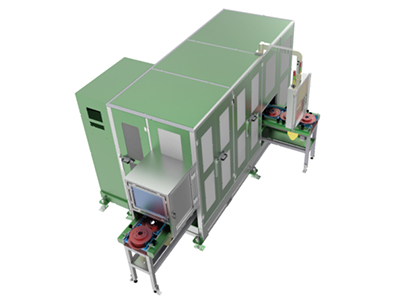

    • 制动盘测量机可实现自动测定制动盘所有检测项(刹车面板厚,高度,X面倾斜度,Y面倾斜度,X面跳动(内),X面跳动(外),Y面跳动(内),Y面跳动(外),径向板厚差,周向板厚差(中),W面跳动。对制动盘进行自动清洗。并可实现以上测量数据的SPC分析。 同时可实现不同品种之间的快速转产。具备数据记忆保存功能。


    测量原理:比对测量。利用位移传感器测出被测件与标准件的差异,进而计算出被测件的相关尺寸。整个控制系统采用Profinet总线通讯方式与上位机进行OPC通讯,集成性强,通讯安全可靠。

    测量范围:该专机通过手动调整,可适应多种尺寸的测量。

    测量节拍:测量机在100%的能力下,测量机的节拍不大于18秒,此节拍是在正常操作时

    连续出合格制动盘的间隔时间。

    测量工位技术水平:分辨率0.0001mm,测量精度0.001mm,重复性与再现性GRR值:GRR≤10%。




    1. 测量精度高

    2. 测量准确度高

    3. 测量效率高18秒/件

    4. 极大的节省了人工成本
