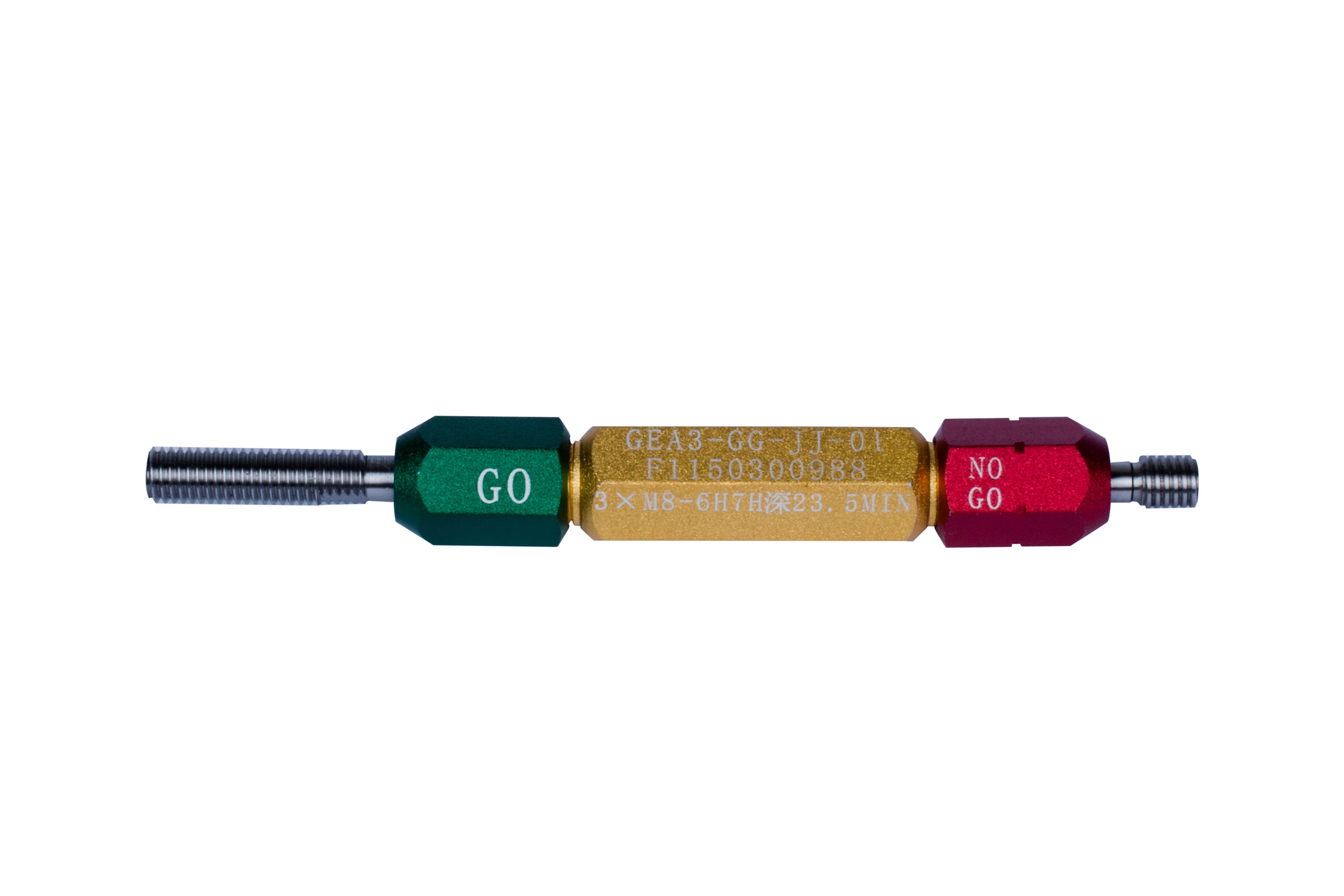

    • 标准螺纹塞规是具有标准普通螺纹牙型,能反映被检内螺纹作用中经及大径的测量器具。


    检测原理:

    塞规通端能够完全通过被测孔而止端不能进入时判定被测工件孔径合格。

    通端不能完全通过或止端能够局部进入工件被测部位(局部长度内或圆周上部分区域内)时判定工件孔径不合格。

    塞规通端进入被测孔的深度位于触摸套两深度端面之间时判定被测工件深度合格。

    塞规通端进入被测孔的深度位于触摸套两深度端面之外时判定被测工件深度不合格。


    适用范围:

    1、适用于牙型符合GB/T192-2003、直径与螺距系列符合GB/T19-2003、公差符合GB/T197-2003普通螺纹的内螺纹作用中径及大径的检测;

     2、适用于牙型符合GB/T192-2003、直径与螺距系列符合GB/T19-2003、公差符合 GB/T197-2003普通螺纹通孔、盲孔的检测;

    3、一般适用于牙型角60°,公称直径4mm到40mm,螺距为0.5mm至4mm的普通螺纹的检测。




    1. 操作方便、快速、准确,操作过程简单,无特殊手势要求。

    2. 三色手柄美观大方。
