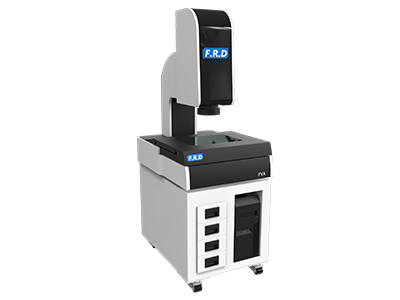

FVA是富瑞德自主研发的具有超高性价比且性能稳定的经典影像测量仪，采用全闭环四轴自动控制，配置丰富、功能强大、操作简洁。广泛应用于精密五金、塑胶、手机面板、模具等行业。
|
型号 |
FVA2515 |
FVA3020 |
FVA4030 |
|
|
测量行程（mm） |
250 x 150 x 200 |
300 x 200 x 200 |
400 x 300 x 200 |
|
|
外形尺寸（mm） |
750 x 575 x 1650 |
805 x 635 x 1650 |
931 x 735 x 1650 |
|
|
重量（kg） |
230 |
300 |
380 |
|
|
工作台承重（kg） |
30 |
30 |
30 |
|
|
运动控制 |
全闭环四轴自动控制 |
|||
|
测量精度（μm） |
X/Y轴 |
E2 = (2.3 + L/200) |
||
|
Z轴 |
E1 = (5.0 + L/200) |
|||
|
最大速度（mm/s） |
X/Y轴 |
300 |
||
|
Z轴 |
200 |
|||
|
光源控制 |
表面光 |
五环八区四十项程控式LED冷光源 |
||
|
轮廓光 |
程控式LED平行冷光源，256级可调 |
|||
|
同轴光 |
可选配 |
|||
|
放大倍率 |
光学放大0.7 ~ 4.5x，影像放大22 ~ 145x |
|||
|
影像系统CCD |
高灵敏度高分辨率1/2” 黑白/彩色CCD |
|||
|
光栅尺 |
分辨率0.5μm 进口光栅尺 |
|||
|
软件 |
FRIMS专用测量软件（FVA版） |
|||
|
工作环境 |
温度 |
20±2℃ |
||
|
湿度 |
30% ~ 80% |
|||
|
振动 |
＜0.002g, 低于15Hz |
|||
|
电源 |
210V ~ 230V, 50Hz/60Hz |
|||
