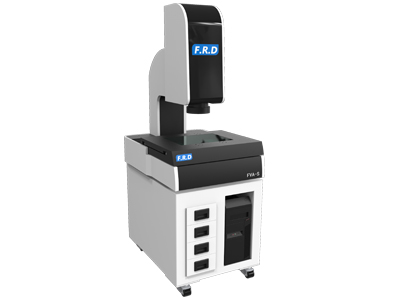

    • FVA-S是集影像、操控、工艺及配置等为一体的,性能优异的高端光学影像测量仪。豪华硬件配置,强大而丰富的软件功能,为企业带来高可靠性的测量解决方案。广泛应用于军工企业、计量院所、科研机构等行业。




    型号

    FVA2515S

    FVA3020S

    FVA4030S

    测量行程(mm

    250 x 150 x 200

    300 x 200 x 200

    400 x 300 x 200

    外形尺寸(mm

    750 x 575 x 1650

    805 x 635 x 1650

    931 x 735 x 1650

    重量(kg

    230

    300

    380

    工作台承重(kg

    30

    30

    30

    运动控制

    全闭环四轴自动控制

    测量精度(μm

    X/Y

    E2 = (1.5 + L/200)

    Z

    E1 = (3.0 + L/200)

    最大速度(mm/s

    X/Y

    300

    Z

    200

    光源控制

    表面光

    五环八区四十项程控式LED冷光源

    轮廓光

    程控式LED平行冷光源,256级可调

    同轴光

    可选配

    放大倍率

    光学放大0.7 ~ 4.5x,影像放大22 ~ 145x

    影像系统CCD

    高灵敏度高分辨率1/2” 黑白/彩色CCD

    光栅尺

    分辨率0.1μm Renishaw光栅尺

    软件

    FRIMS专用测量软件(FVA-S版)

    工作环境

    温度

    20±2

    湿度

    30% ~ 80%

    振动

    0.002g, 低于15Hz

    电源

    210V ~ 230V, 50Hz/60Hz



    1. 超高精度测量,全闭环四轴自动控制

    2. 采用德国FRIEDRICH公司典型结构

    3. 原装进口核心部件,实验室级环境下精密装配

    4. 精密花岗石底座及立柱,保证机械稳定性

    5. 配置美国NAVITAR光学镜头,可实现全自动连续变焦,任意变倍测量而无需校正

    6. 配置Renishaw开放式光栅尺,保障高测量精度

    7. 全鼠标/摇杆操作,更便捷的操作体验

    8. 四十项程控式LED冷光源,可实现对复杂工件的高精度表面测量

    9. Z轴自动对焦,满足辅助测高需求,避免人为误差

    10. 可选配激光或接触式探针实现3D测量需求

    11. 配备专为影像测量仪系统设计的FRIMS软件

    12. 提供多种行程规格配置
